En instalaciones eléctricas industriales, mantener un sistema eficiente es fundamental para reducir costos energéticos y evitar problemas operativos. Uno de los factores más importantes que influyen en la eficiencia de un sistema eléctrico es el factor de potencia.
Cuando el factor de potencia es bajo, aumenta el consumo de corriente, se generan pérdidas energéticas y las compañías eléctricas pueden aplicar penalizaciones económicas. Para resolver este problema se utilizan tableros de corrección de factor de potencia, sistemas diseñados para compensar la energía reactiva generada por cargas inductivas.
Estos tableros integran bancos de capacitores y sistemas de control que permiten mejorar el rendimiento del sistema eléctrico y optimizar el consumo energético.
¿Qué es un tablero de corrección de factor de potencia?

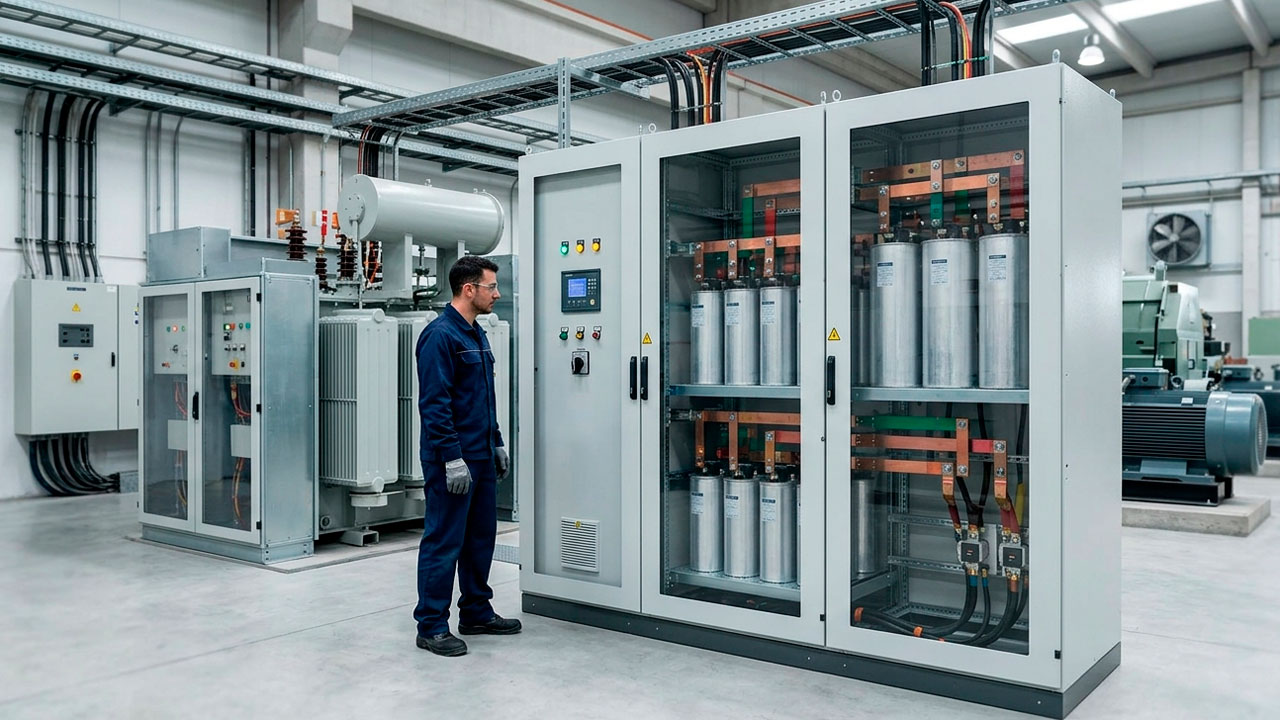

Un tablero de corrección de factor de potencia es un equipo eléctrico diseñado para mejorar el factor de potencia de una instalación mediante la compensación de energía reactiva.
El tablero contiene diferentes componentes eléctricos organizados dentro de un gabinete industrial, incluyendo capacitores, controladores, contactores y sistemas de protección.
Su función principal es inyectar energía reactiva capacitiva al sistema eléctrico para equilibrar la energía reactiva inductiva generada por motores, transformadores y otros equipos industriales.
Por qué es importante corregir el factor de potencia
El factor de potencia indica qué tan eficientemente se utiliza la energía eléctrica dentro de una instalación.
Cuando el factor de potencia es bajo, el sistema requiere mayor corriente para entregar la misma cantidad de energía útil.
Esto provoca diversos problemas:
- Pérdidas de energía en conductores
- Sobrecarga en transformadores
- Mayor calentamiento de equipos eléctricos
- Disminución de la capacidad disponible del sistema
- Penalizaciones económicas en la factura eléctrica
Los tableros de corrección de factor de potencia ayudan a resolver estos problemas al mejorar la eficiencia del sistema eléctrico.
Componentes principales de un tablero de corrección de factor de potencia
Controlador de factor de potencia
Es el dispositivo encargado de medir continuamente el factor de potencia y controlar la activación de las etapas de capacitores.
Capacitores de potencia
Generan energía reactiva capacitiva para compensar la energía reactiva inductiva del sistema.
Contactores o tiristores
Permiten conectar o desconectar automáticamente las diferentes etapas de capacitores.
Protecciones eléctricas
Incluyen fusibles, interruptores y sistemas de protección contra sobrecorriente.
Gabinete industrial
Todos los componentes se integran dentro de un gabinete metálico diseñado para proteger el sistema y facilitar su mantenimiento.
Tipos de tableros de corrección de factor de potencia
Tableros con bancos de capacitores fijos
Proporcionan una compensación constante de energía reactiva y se utilizan cuando la carga eléctrica es estable.
Tableros automáticos
Son los más utilizados en instalaciones industriales modernas. Estos sistemas ajustan automáticamente la compensación según la demanda del sistema eléctrico.
Tableros con filtros de armónicas
En instalaciones donde existen variadores de frecuencia u otros equipos electrónicos, pueden generarse armónicas eléctricas.
En estos casos se utilizan tableros con reactores de rechazo que evitan problemas de resonancia.
Beneficios de instalar tableros de corrección de factor de potencia
Reducción de costos eléctricos
Al mejorar el factor de potencia se eliminan penalizaciones en la facturación eléctrica.
Mayor eficiencia energética
Se reduce la energía reactiva que circula en el sistema eléctrico.
Optimización de la infraestructura eléctrica
Se libera capacidad en transformadores, cables y equipos eléctricos.
Mayor vida útil de los equipos
Disminuye el estrés térmico en motores, transformadores y otros dispositivos.
Aplicaciones en la industria
Los tableros de corrección de factor de potencia son utilizados en numerosos sectores industriales.
- Industria manufacturera
- Centros comerciales
- Hospitales
- Centros logísticos
- Plantas de producción
- Plantas de tratamiento de agua
En estos entornos, mejorar la eficiencia energética puede representar ahorros significativos en costos operativos.
Diseño adecuado del sistema
Para obtener los mejores resultados, es importante diseñar correctamente el sistema de compensación de energía reactiva.
Este proceso incluye:
- Análisis del factor de potencia
- Medición de energía reactiva
- Evaluación de armónicas
- Determinación de la capacidad necesaria de compensación
Un diseño adecuado garantiza que el sistema funcione de forma eficiente y segura.
Conclusión
Los tableros de corrección de factor de potencia son una herramienta esencial para mejorar la eficiencia energética en sistemas eléctricos industriales.
Estos equipos permiten compensar la energía reactiva, optimizar el uso de la energía eléctrica y reducir costos operativos.
En ENERPROD contamos con experiencia en ingeniería eléctrica industrial y en el diseño de soluciones especializadas para la corrección de factor de potencia adaptadas a las necesidades de cada instalación.
